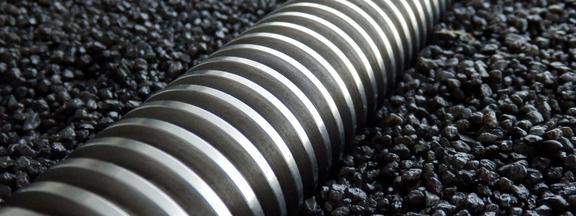

Stalen as met trapeziumvormige schroefdraad

Trapeziumdraad en trapeziumspindels

Trapeziumdraad of trapeziumspindels worden gebruikt voor de nauwkeurige overdracht van krachten en bewegingen, bijvoorbeeld op voorloopschroeven in schroefpersen of op draaibanken.

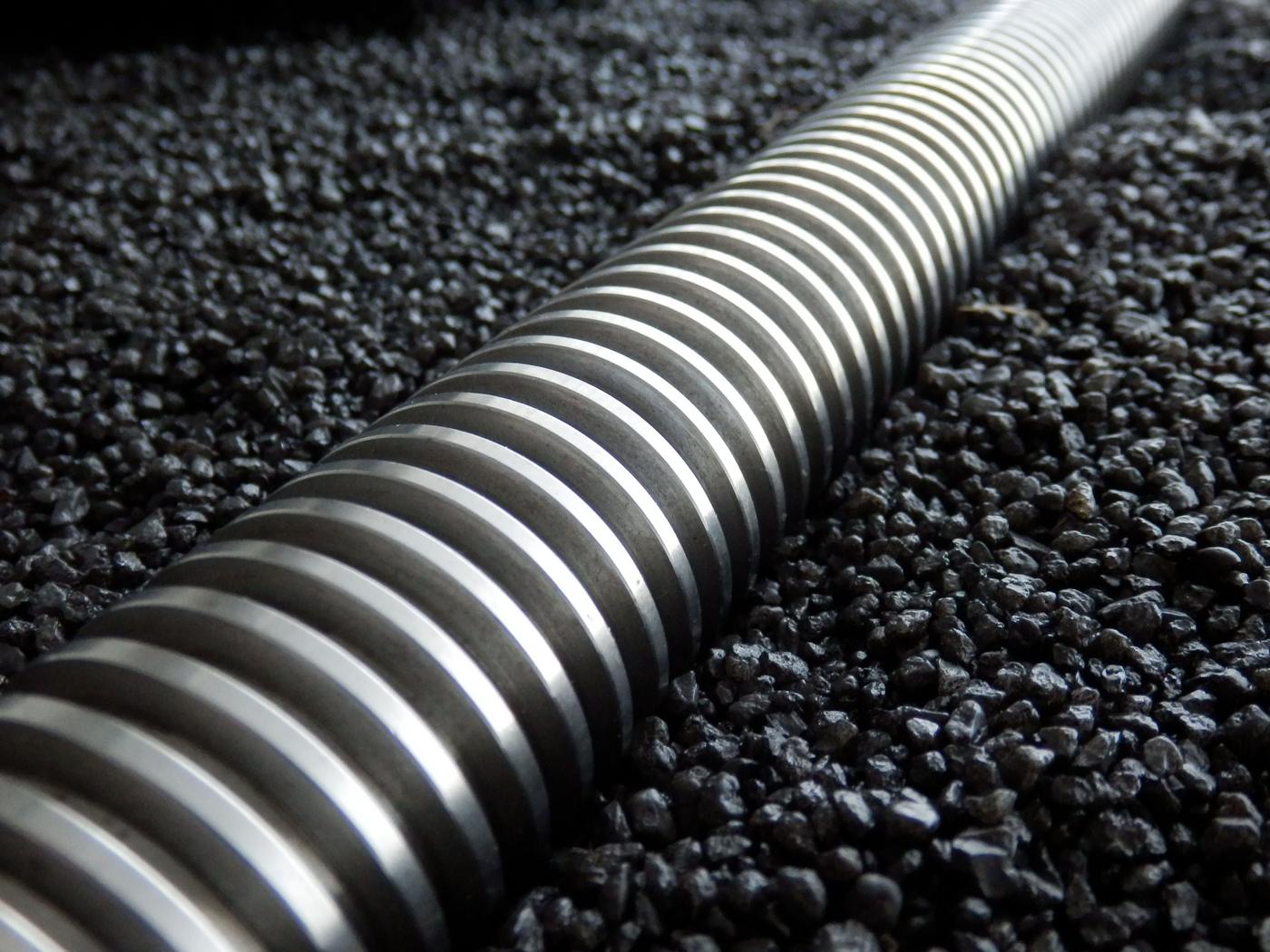

Trapeziumdraadspindel - ook verkrijgbaar als speciaal ontwerp op maat

Als je naar het profiel van trapeziumdraadspindels kijkt, hebben ze de vorm van een gelijkbenige trapezium. De schroefdraad is dus dikker dan bij de gebruikelijke spindels met een driehoekig profiel, waardoor grotere steekmaten mogelijk zijn. Omdat spindels met trapeziumdraad voornamelijk in beweging zijn en een hoge wrijving hebben, is het zelfremmende effect dat door de spoed wordt gecreëerd een voordeel. Om duurzaamheid te garanderen, zijn de spindels meestal gemaakt van staal en de moeren van brons, messing of brons.

We produceren trapeziumdraad en spindels met een diameter van 30 mm tot 100 mm. De maximale schroefdraadlengte is 2600 mm gewerveld en 500 mm geslepen. Een spoed is zowel rechts als links mogelijk. Speciale ontwerpen op maat zijn ook mogelijk.

Trapeziumdraad Productaanvraag

Aantal aandrijfelementen gevraagd

Contactgegevens

Optionele informatie

Toegestaan zijn: jpg, jpeg, gif, png, svg, pdf | Max. 5MB
Toegestaan zijn: jpg, jpeg, gif, png, svg, pdf | Max. 5MB
Toegestaan zijn: jpg, jpeg, gif, png, svg, pdf | Max. 5MB
Voer een woord in dat precies 4 letters heeft.

Opmerking: Gedetailleerde informatie over de behandeling van gebruikersgegevens vindt u in ons privacybeleid.

Velden met een * zijn verplicht!

Neem contact met ons op

We staan klaar om je vragen per telefoon of e-mail te beantwoorden. We bellen u ook graag terug.

Klanten waren ook geïnteresseerd in:

Spindel met trapeziumvormige draad – Achtergrondkennis

Trapeziumdraadspindel met vele voordelen

Een trapeziumdraad heeft de vorm van een gelijkbenig trapezium en heeft een flankhoek van 30 graden volgens de ISO-norm. De schroefdraad is vaak dikker dan driehoekige schroefdraad. De taak van een trapeziumdraad is het overbrengen van bewegingen en krachten, waarbij de dikkere draden ook helpen om grotere krachten over te brengen. Bovendien moet een trapeziumdraadspil roterende bewegingen omzetten in lineaire bewegingen. Ze zijn daarom bijzonder populair voor lineaire aandrijvingen.

Enkelvoudige en meervoudige schroefdraad

Spindels met trapeziumdraad zijn verkrijgbaar met enkelvoudige en meervoudige schroefdraad en worden vervaardigd volgens de relevante DIN-normen. Ze kunnen dus vlak of afgerond zijn. De lengte varieert individueel. Voor de productie van trapeziumdraad worden speciale fabricageprocessen en speciaal hiervoor ontworpen machines gebruikt. Het zogenaamde schroefdraad wervelproces maakt gebruik van de techniek van onderbroken snijden tijdens het frezen. Hierdoor ontstaan microzakjes op het flankoppervlak waaraan smeermiddel zich goed hecht. Dit maakt deze draden bijzonder duurzaam.

Trapeziumvormige draadspil als bewegende draad

Een trapeziumdraadspil is een bewegende draad. Omdat de schroefdraad een zeer hoge frictie heeft en zelfborgend is in het standaard schroefdraadgebied, hoeft deze niet apart geborgd te worden in de rustpositie. De draadspindel kan daarom worden gebruikt in een groot aantal toepassingen. Hij kan worden gebruikt voor bewerkingsmachines, als hefspindel voor persen, voor handlingapparaten en voor assemblagelijnen. Trapeziumdraad wordt ook gebruikt voor het afstellen van bewegingen in hefapparatuur en vorkheftrucks. De productie van speciale schroefdraden volgens individuele specificaties is probleemloos mogelijk.

Productiegegevens voor trapeziumdraad en spindels met trapeziumdraad

Spindeldiameter
van 30 mm tot 100 mm

Opmerking
Grootste schroefdraadlengte

  • gewerveld tot 2.600 mm

  • geslepen tot 500 mm

Steek rechts en links

FAQ over trapeziumdraad en spindels met trapeziumdraad

Deze FAQ's geven een uitgebreid overzicht van trapeziumschroefdraad en trapeziumspindels, hoe ze werken, wat hun voordelen zijn en onderhoudsinstructies. Door deze onderdelen te begrijpen, kunnen gebruikers hun systemen efficiënter maken en de levensduur van hun mechanische onderdelen garanderen.
Trapeziumdraden en trapeziumschroeven zijn essentiële onderdelen in veel gebieden van mechanica en werktuigbouwkunde. Ze worden gebruikt in gebieden variërend van micromechanica tot grote bouwmachines.
De volgende secties geven een gedetailleerd inzicht in de belangrijkste zaken met betrekking tot trapeziumschroefdraad en trapeziumspindels.

Wat is een trapeziumdraad?

Een trapeziumdraad is een type schroefdraad dat wordt gekenmerkt door zijn trapeziumvormige draden. Deze speciale vorm maakt een hoge krachtoverbrenging mogelijk en is daarom bijzonder geschikt voor toepassingen waar een hoge krachtoverbrenging vereist is. Trapeziumdraad wordt veel gebruikt in de industrie, vooral daar waar lineaire bewegingen moeten worden omgezet in grote krachten.



Hoe werkt een trapeziumspindel met schroefdraad?

Een trapeziumspindel is een lange staaf met trapeziumdraad die in combinatie met een trapeziummoer een draaiende beweging omzet in een lineaire beweging. Deze omzetting maakt het mogelijk om met grote kracht precieze lineaire bewegingen uit te voeren. Trapeziumschroeven zijn onmisbaar in veel mechanische systemen vanwege hun efficiëntie en precisie.



Welke voordelen biedt trapeziumdraad ten opzichte van andere soorten schroefdraad?

Trapeziumdraad biedt verschillende voordelen ten opzichte van andere soorten schroefdraad, zoals metrisch of rond schroefdraad. Door hun trapeziumvormig ontwerp kunnen ze hogere belastingen aan en zijn ze slijtvaster. Hun geometrie maakt ook een betere zelfvergrendeling mogelijk, wat een voordeel is in veel toepassingen, vooral bij verticale bewegingen.



Hoe kies je de juiste trapeziumdraadspindel voor een toepassing?

Het kiezen van de juiste trapeziumspindel vereist een zorgvuldige evaluatie van de specifieke eisen van de toepassing. Factoren zoals de over te brengen belasting, de gewenste snelheid en bewegingsnauwkeurigheid en de omgevingsomstandigheden spelen een doorslaggevende rol. Het is ook belangrijk om rekening te houden met het materiaal van de schroef en de moer om optimale prestaties en een lange levensduur te garanderen.



Hoe kan de levensduur van trapeziumschroeven worden gemaximaliseerd?

Regelmatig onderhoud en smering zijn essentieel om de levensduur van trapeziumschroeven te maximaliseren. Het kiezen van het juiste smeermiddel kan de wrijving tussen de schroef en de moer verminderen en zo de slijtage minimaliseren. Het is ook belangrijk om overbelasting te voorkomen en de gespecificeerde bedrijfsomstandigheden aan te houden om voortijdige slijtage te voorkomen.



Welke materialen worden gebruikt voor trapeziumschroeven?

De materiaalkeuze voor trapeziumschroeven is sterk afhankelijk van de toepassing en de specifieke vereisten zoals belasting, snelheid en omgevingsomstandigheden. Veelgebruikte materialen zijn staal, roestvrij staal en soms speciale legeringen en kunststoffen. Staal heeft de voorkeur vanwege de sterkte en duurzaamheid, terwijl roestvast staal wordt gebruikt in corrosieve omgevingen om een langere levensduur van de spindel te garanderen.



Hoe beïnvloeden de voorsprong en diameter de prestaties van trapeziumschroeven?

De spoed en diameter van een loodschroef zijn cruciaal voor de prestaties, vooral wat betreft het draagvermogen en de bewegingssnelheid. Een grotere spoed zorgt ervoor dat de moer sneller langs de schroef beweegt, maar kan het draagvermogen verminderen. Een grotere diameter verhoogt meestal het draagvermogen, maar vereist ook meer ruimte in het toepassingsgebied.



Kunnen trapeziumschroeven gebruikt worden in geautomatiseerde systemen?

Trapeziumschroeven zijn ideaal voor gebruik in geautomatiseerde systemen omdat ze precieze lineaire bewegingen mogelijk maken. Door hun robuustheid en betrouwbaarheid zijn ze een ideale keuze voor veel geautomatiseerde processen in de industrie, van automatiseringstechnologie tot robotica. De integratie in geautomatiseerde systemen vereist echter zorgvuldige planning, vooral met betrekking tot de besturing en synchronisatie van bewegingen.



Welke invloed hebben omgevingsfactoren op trapeziumschroeven?

Omgevingsfactoren zoals temperatuur, vochtigheid en de aanwezigheid van vuil of agressieve chemicaliën kunnen de prestaties en levensduur van trapeziumschroeven aanzienlijk beïnvloeden. Hoge temperaturen kunnen materialen doen uitzetten of hun smeereigenschappen veranderen, terwijl vocht en chemicaliën tot corrosie kunnen leiden. Een geschikte materiaalkeuze en beschermende maatregelen zoals afdichtingen en coatings zijn daarom cruciaal om de functionaliteit in veeleisende omgevingen te garanderen.


Samengevat zijn trapeziumdraad en trapeziumspindels belangrijke elementen in de machinebouw en automatiseringstechnologie vanwege hun unieke eigenschappen en brede toepassingsmogelijkheden. De juiste selectie en het juiste onderhoud van deze componenten is cruciaal voor het optimaliseren van hun prestaties en het maximaliseren van hun levensduur.
