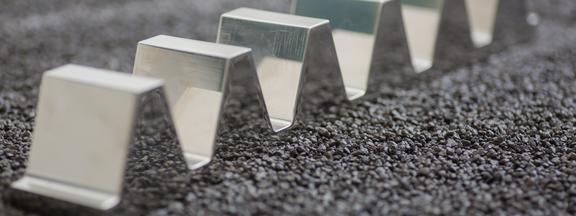

Op maat gemaakt rek van roestvrij staal

Tandheugels

Als fabrikant van bijzonder hoogwaardige aandrijfelementen heeft Heinrich Höner ook tandheugels in het assortiment.

Eersteklas tandheugels

In de tandheugelsector produceren we zowel transport- als meetheugels met doorlopende rechte tanden en schuine tanden tot module 18 volgens DIN, evenals aangepaste afstanden volgens de eisen van de klant - of dit nu 2, 5 of 10 mm is. Transportrekken zijn verkrijgbaar in elke lengte met spiraalhoeken van 0 tot 30 graden. Aan de andere kant bieden we meetrekken met een maximale lengte van 2000 mm en een steeknauwkeurigheid van +/- 0,05 mm per 500 mm lengte. De meeste rekken zijn gemaakt van C45K-staal.

Modules

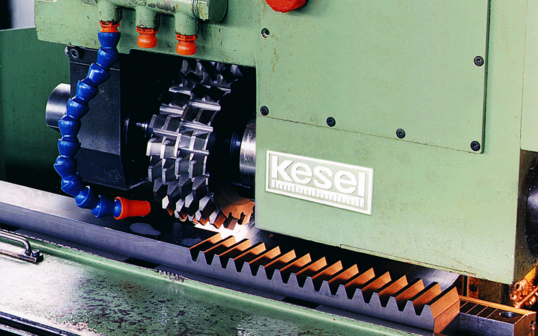

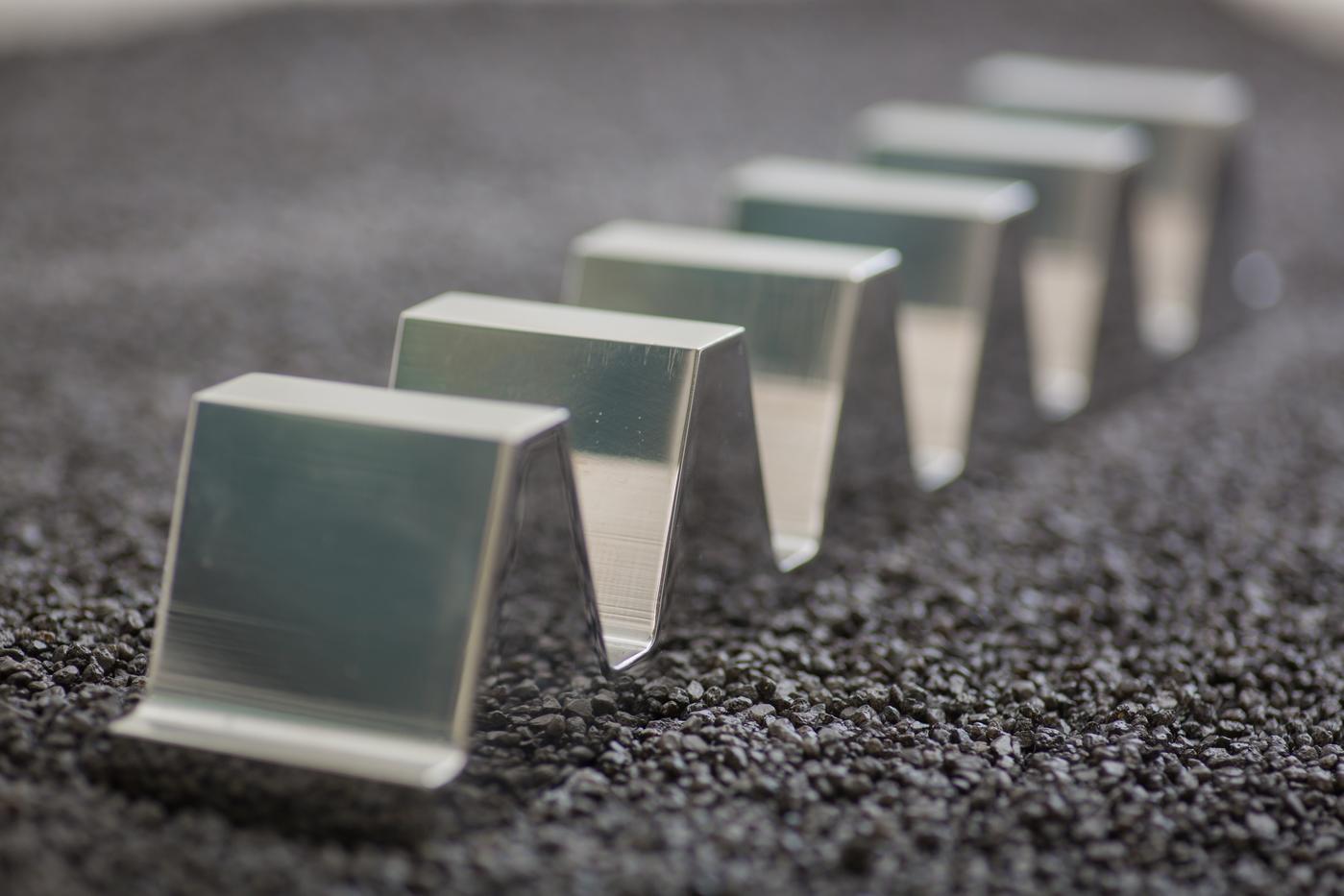

Tandheugel - rechte vertanding - is gefreesd

Module

van module 0,5 tot 18,0

Steek

2 / 5 / 10 mm

Transportrekken

Elke lengte
spiraalhoek 0 - 30°

Meetrekken

Lengte tot 2.000 mm
Steeknauwkeurigheid +/- 0,05 mm per 500 mm lengte

Tandheugels Productaanvraag

Aantal aandrijfelementen gevraagd

Contactgegevens

Optionele informatie

Toegestaan zijn: jpg, jpeg, gif, png, svg, pdf | Max. 5MB
Toegestaan zijn: jpg, jpeg, gif, png, svg, pdf | Max. 5MB
Toegestaan zijn: jpg, jpeg, gif, png, svg, pdf | Max. 5MB
Voer een woord in dat precies 4 letters heeft.

Opmerking: Gedetailleerde informatie over de behandeling van gebruikersgegevens vindt u in ons privacybeleid.

Velden met een * zijn verplicht!

Neem contact met ons op

We staan klaar om je vragen per telefoon of e-mail te beantwoorden. We bellen u ook graag terug.

Klanten waren ook geïnteresseerd in:

Tandheugels – achtergrondkennis

Functionaliteit

Vergeleken met tandwielen is de heugel geen rond maar een recht aandrijfelement of machine-element, vergelijkbaar met wormassen. Heugels worden samen met tandwielen gebruikt in een tandheugelaandrijving om een roterende beweging om te zetten in een lineaire beweging. Hiervoor grijpt een tandwiel in de verhogingen of tanden van de heugel. De rotatieas van het wiel staat loodrecht op de verplaatsingsrichting van de heugel, zodat de draaiende beweging van het wiel kan worden omgezet in een lineaire beweging van de heugel - en omgekeerd. Dit gaat meestal gepaard met een heen-en-weerbeweging. Heugelaandrijvingen worden gekenmerkt door een hoge mate van efficiëntie en worden vaak gebruikt voor grote axiale krachten. Oorspronkelijk was de heugel een apparaat voor het ophangen van voorwerpen op verschillende hoogtes. In de keuken kon bijvoorbeeld de temperatuur in potten worden geregeld door de hoogte ervan aan te passen aan het rek boven een open vuur. Naarmate de industrialisatie vorderde, werden rekken steeds meer gebruikt als machine-elementen.

Tandvormen

Net als bij tandwielen zijn voor tandbanen zowel rechte als schuine vertandingen mogelijk. Recht vertanding heeft het voordeel dat de productie vrij eenvoudig is en er geen axiale kracht ontstaat. Tijdens een vertandingwisseling treden echter plotselinge belasting en ontlasting op en sterke geluiden. Bij schuine vertandingen daarentegen verloopt het aan- en afkoppelen geleidelijk en geruisloos. Daarentegen leidt de helling van de tandbreedte tot axiale krachten en verschillende radiale belastingen op het lager.

Soorten vertandingen

Geometrisch gezien komen de vertandingen van tandheugels overeen met die van tandwielen. Bij een involute vertanding in een tandheugelaandrijving bijvoorbeeld heeft het tandwiel involute flanken, maar de tandheugel rechte flanken. De tanden raken elkaar langs een rechte maaslijn. Dit laatste is bijzonder ongevoelig voor veranderingen in de hartafstand. Een ander voordeel van omgekrulde vertanding is de aandrijving van snel naar langzaam en omgekeerd. Dit type vertanding wordt daarom vaak gebruikt in de voertuigtechniek en machinebouw. Hoewel omgekrulde vertanding ook een aandrijving van langzaam naar snel mogelijk maakt, is cycloïdale vertanding bijzonder geschikt voor deze toepassing omdat het minder wrijving veroorzaakt. Door de grotere tandspeling biedt de cycloïdale vertanding ook een grotere stoftolerantie, maar dit maakt alleen rotatie in één richting mogelijk - en geen voor- of achterwaartse beweging. Een speciaal geval van cycloïdale tandwieloverbrenging is de tandheugeloverbrenging. Hier zijn de rolcirkel en steekcirkel even groot. Het toepassingsgebied van rondselvertanding is echter grotendeels achterhaald door de opkomst van omgekrulde en cycloïdale vertanding.

Toepassingsgebieden

Tandheugelaandrijvingen worden vaak gebruikt als stuurinrichting in voertuigen in de vorm van tandheugelstuurinrichtingen. Bij tandheugel en rondselbesturing bevindt de tandheugel zich in de behuizing direct boven twee spoorstangen en is verbonden met de stuurhendels van de wielen. Een getand rondsel op de stuurkolom grijpt op zijn beurt in de verhogingen van de tandheugel. Om manoeuvreerruimte te voorkomen, wordt de tandheugel tegen het rondsel gedrukt via een veerbelast drukstuk. Het tandheugel-en-pignonstuursysteem heeft geen extra koppeling met stuurbekrachtiging en belkrukken nodig en is daarom goedkoop te produceren en eenvoudig te installeren en af te stellen. Tegenwoordig zijn de meeste auto's uitgerust met tandheugelstuurinrichtingen, vaak in combinatie met elektrische of hydraulische hulp (bijv. stuurbekrachtiging). Er wordt onderscheid gemaakt tussen tandheugels met constante en variabele overbrengingsverhoudingen. De laatste wordt gerealiseerd door de geometrie van de vertanding te veranderen. Een andere veelgebruikte stuurinrichting is wormbesturing met wormwielen en wormassen. Een zeer bekende toepassing van tandheugels is te vinden in tandheugel-en-pignon spoorwegen. De tandheugel is gemonteerd als een tandrail in de railbedding tussen de rails. Het voordeel van een tandheugelbaan ten opzichte van zogenaamde adhesiespoorwegen, zoals spoorwegen en trams, is dat deze steilere hellingen kan overwinnen.  Terwijl adhesiesporen hun technische grenzen bereiken bij een helling van ongeveer 160 ‰ - vanwege de slechte hechting van het stalen wiel aan de rail - kunnen tandradbanen hellingen tot 500 ‰ overwinnen. Daarom worden er adhesiesporen met hellingen tot 70 ‰ en hoofdsporen met hellingen tot 30 ‰ gemaakt om een veilige werking te garanderen. Tandradbanen hebben verschillende soorten aandrijving, er wordt onderscheid gemaakt tussen spoorbanen met gemengde adhesie- en tandwielaandrijving en zuivere tandradbanen. De bekendste tandradsystemen zijn ontwikkeld door de Zwitsers en naar hen vernoemd. Deze omvatten het Riggenbach systeem met ladderracks, het Abt systeem met lamellenracks, het Strub systeem met tandrails en het Locher systeem met visgraatracks of dubbele racks. Een ander toepassingsgebied voor tandheugel en rondsel is de tandheugellier. Dit is een mechanische takel waarbij het tandwiel langs de tandheugel beweegt met behulp van een slinger. Het wiel bevindt zich op een huls die over de stang kan glijden en beweegt bij het draaien in de lengterichting. Als de tandheugellier zich tussen twee delen bevindt, kunnen ze uit elkaar worden geduwd.

Productie van tandheugels

Tandheugels worden vervaardigd door machinale bewerking. Hiervoor zijn speciale tandheugelslijpmachines en tandheugelfreesmachines beschikbaar. Net als bij de productie van conische tandwielen, wormwielen en andere tandwielen is het mogelijk om verschillende soorten materialen te gebruiken bij de productie van tandheugels. Dit maakt het mogelijk om de vorm en kwaliteit aan te passen aan de vereisten en het beoogde gebruik.

Veelgestelde vragen over het product Rack

1 Wat is een tandheugel en hoe werkt het?

Een heugel is een mechanisch onderdeel dat in verschillende toepassingen wordt gebruikt om roterende beweging om te zetten in lineaire beweging. Het bestaat uit een staafmateriaal met een rechthoekige of ronde dwarsdoorsnede met tanden in de lengte. De tanden grijpen in op een bijpassend rondsel of tandwiel om de lineaire beweging te produceren. Een tandheugelaandrijving maakt het mogelijk om de roterende beweging van het tandwiel om te zetten in lineaire beweging via de tandheugel.

De belangrijkste informatie over tandheugels is als volgt:

  1. Een heugel zet roterende beweging om in lineaire beweging.
  2. Hij bestaat uit tandheugelmateriaal met tanden.
  3. De tanden grijpen in op een rondsel of tandwiel om de gewenste beweging te produceren.



2 Waar worden tandheugels gebruikt?

Tandheugels worden gebruikt in verschillende toepassingen en industrieën. Een veelvoorkomend toepassingsgebied is industriële automatisering, waar ze worden gebruikt in machines en systemen voor lineaire bewegingsbesturing. Tandheugels worden bijvoorbeeld gebruikt in CNC-machines, drukmachines, robots, transportsystemen en gereedschapsmachines. Daarnaast worden heugels ook gebruikt in voertuigen, met name in stuursystemen voor auto's, vrachtwagens en andere voertuigen.

De belangrijkste informatie over de toepassingsgebieden voor tandheugels is als volgt:

  1. Industriële automatisering is een veelvoorkomend toepassingsgebied voor tandheugels.
  2. Ze worden gebruikt in machines en systemen voor lineaire bewegingsbesturing.
  3. Tandheugels worden ook gebruikt in voertuigen, vooral in stuursystemen.



3 Welke voordelen bieden racks ten opzichte van andere bewegingssystemen?

Tandheugels bieden verschillende voordelen ten opzichte van andere bewegingssystemen. Ten eerste maken ze precieze lineaire bewegingen mogelijk, omdat de tanden en het rondsel of tandwiel in elkaar grijpen voor een nauwkeurige regeling van de beweging. Ten tweede bieden tandheugels een hoge belastbaarheid en kunnen ze grote krachten overbrengen, waardoor ze geschikt zijn voor veeleisende toepassingen. Ten derde zijn tandheugels relatief onderhoudsarm en duurzaam omdat ze minder gevoelig zijn voor slijtage en schade dan andere bewegingssystemen.

De belangrijkste informatie over de voordelen van heugels zijn:

  1. Precieze lineaire bewegingen zijn mogelijk met tandheugels.
  2. Ze kunnen grote krachten overbrengen en zijn veerkrachtig.
  3. Tandheugels zijn onderhoudsarm en duurzaam in vergelijking met andere bewegingssystemen.



4 Welke materialen worden gebruikt voor tandheugels?

Tandheugels worden gemaakt van verschillende materialen, afhankelijk van de vereisten van de toepassing. Een veelgebruikt materiaal is staal vanwege de hoge sterkte en duurzaamheid. Stalen tandheugels worden meestal gehard om hun slijtvastheid en levensduur te verhogen. Roestvrijstalen rekken worden ook gebruikt omdat ze goed bestand zijn tegen corrosie en gebruikt kunnen worden in omgevingen met vocht of agressieve chemicaliën. In sommige gevallen worden ook kunststof stellingen gebruikt, die lichter en goedkoper zijn, maar een lager draagvermogen kunnen hebben.

De belangrijkste informatie over de materialen van tandheugels is:

  1. Staal is een veelgebruikt materiaal vanwege de sterkte en duurzaamheid.
  2. Roestvrijstalen rekken zijn goed bestand tegen corrosie.
  3. Kunststof rekken zijn lichter en minder duur, maar kunnen minder veerkrachtig zijn.



5 Met welke factoren moet ik rekening houden bij het kiezen van een rek?

Er zijn verschillende factoren waarmee rekening moet worden gehouden bij het kiezen van een rek. Ten eerste moet de belastbaarheid van het rek worden beoordeeld op basis van de vereisten van de toepassing. Het is belangrijk om ervoor te zorgen dat het rek de vereiste krachten en belastingen kan weerstaan zonder te vervormen of te beschadigen. Een andere factor is de nauwkeurigheid van de beweging die moet worden bereikt. Afhankelijk van de toepassing kunnen verschillende toleranties en nauwkeurigheden vereist zijn. Daarnaast moet er rekening worden gehouden met omgevingsfactoren zoals temperatuur, vochtigheid en chemische blootstelling om het juiste materiaal voor het rek te selecteren. Tot slot speelt ook de kostenfactor een rol, aangezien de keuze van een tandheugel ook in overeenstemming moet zijn met het budget.

De belangrijkste informatie om rekening mee te houden bij het kiezen van een tandheugel is

  1. Evaluatie van het draagvermogen volgens de vereisten van de toepassing.
  2. Overweging van de vereiste nauwkeurigheid van de beweging.
  3. Overweging van de omgevingsomstandigheden en selectie van geschikt materiaal.
  4. Kostenfactor als onderdeel van de beslissing.



6 Hoe onderhoud en verzorg ik tandheugels?

Het onderhoud en de verzorging van tandheugels is belangrijk om hun prestaties en levensduur te behouden. Hier volgen enkele stappen die moeten worden gevolgd bij het onderhouden van tandheugels:
Schoonmaken: Reinig het oppervlak van de tandheugel regelmatig om vuil, stof en afval te verwijderen.
Smering: tandheugels moeten regelmatig gesmeerd worden om een wrijvingsarme beweging te garanderen. Gebruik een geschikt smeermiddel dat wordt aanbevolen voor de specifieke toepassing en omgeving. Overmatige smering moet worden vermeden omdat dit kan leiden tot opeenhoping van vuil.

Inspectie op slijtage: Controleer de tanden van de tandheugel regelmatig op tekenen van slijtage zoals slijtage of beschadiging. Indien nodig moeten versleten tandheugels worden vervangen om optimale prestaties te garanderen.

De belangrijkste informatie over het onderhoud en de verzorging van tandheugels is:

  1. regelmatige reiniging van het oppervlak om vuil en afval te verwijderen.
  2. smering van de tandheugel voor een wrijvingsarme beweging.
  3. inspecteren op slijtage en versleten tandheugels vervangen.



7 Zijn er verschillende soorten stellingen?

Ja, er zijn verschillende soorten racks die gebruikt kunnen worden, afhankelijk van de toepassing en vereisten. Hier zijn enkele veel voorkomende soorten tandheugels:
Tandheugels: Dit is de eenvoudigste vorm van tandheugels waarbij de tanden in een rechte lijn langs de tandheugel staan. Tandwielen met rechte vertanding worden in veel industriële toepassingen gebruikt en bieden een goede balans tussen prestaties en kosten.
Schuine vertanding: Bij schuine vertanding staan de tanden onder een bepaalde hoek ten opzichte van de lengteas van de tandheugel. Schuine tandwielen worden vaak gebruikt in toepassingen met hoge eisen voor een soepele werking en precisie.

De belangrijkste informatie over de verschillende soorten tandheugels is als volgt:

  1. rechte tandwieloverbrenging is de eenvoudigste vorm die in veel industriële toepassingen wordt gebruikt.
  2. schuine vertanding vermindert het geluid en wordt gebruikt in toepassingen waar hoge eisen worden gesteld aan de soepelheid van de loop.
  3. rondsel en heugel zorgen voor een precieze lineaire beweging en worden gebruikt in CNC-machines en robots.



8 Welke factoren beïnvloeden de keuze van het juiste rek?

Bij het kiezen van het juiste rek voor een bepaalde toepassing moet rekening worden gehouden met verschillende factoren. Hier zijn enkele belangrijke beïnvloedende factoren:
Belastingseisen: De belastingen en krachten die moeten worden overgebracht zijn cruciaal bij het selecteren van een geschikt rek. Het is belangrijk om de maximale belasting te bepalen die het rek moet kunnen dragen en ervoor te zorgen dat het rek aan de vereisten kan voldoen.
Vereisten voor nauwkeurigheid: Afhankelijk van de toepassing kunnen er verschillende nauwkeurigheidseisen zijn. Het is belangrijk om te overwegen of hoge nauwkeurigheid vereist is en of het geselecteerde rek aan deze eisen kan voldoen.
Omgevingsomstandigheden: De omgeving waarin het rek zal worden gebruikt, speelt ook een rol in het selectieproces. Factoren zoals temperatuur, vochtigheid, chemische blootstelling of de aanwezigheid van vuil kunnen de materiaalkeuze en de vereiste beschermende maatregelen beïnvloeden.
Snelheid en beweging: De snelheid en het type beweging zijn andere belangrijke factoren. Afhankelijk van de toepassing kunnen verschillende snelheden en bewegingspatronen voorkomen, waarmee rekening moet worden gehouden bij het kiezen van het juiste rek.
Benodigde ruimte: De beschikbare ruimte voor het rek kan ook een factor zijn. Het is belangrijk om te overwegen of het gekozen rek in de beschikbare ruimte past en of er aanpassingen moeten worden gemaakt.

De belangrijkste informatie bij het kiezen van het juiste rek is

  1. belastingseisen bepalen de belastbaarheid van het rek.
  2. nauwkeurigheidseisen beïnvloeden de selectie van het rek.
  3. er moet ook rekening worden gehouden met omgevingsfactoren en bewegingspatronen
  4. beschikbare ruimte kan het selectieproces beïnvloeden.


Het is raadzaam om bij het selecteren van een rek ook rekening te houden met de aanbevelingen, normen en industriespecifieke vereisten van de fabrikant. Een grondige evaluatie van alle relevante factoren kan helpen bij het bepalen van het optimale rek voor de specifieke toepassing.



9 kan een tandheugel worden gerepareerd?

Ja, in sommige gevallen is het mogelijk om een tandheugel te repareren als deze beschadigd of versleten is. Het type en de omvang van de reparatie hangt echter af van de aard van de schade. Hier volgen enkele mogelijke reparatiemaatregelen:
Oppervlaktebehandeling: als er lichte tekenen van slijtage zijn, kan een oppervlaktebehandeling door polijsten of slijpen helpen om de functionaliteit van het rek te herstellen. Dit kan echter alleen gebruikt worden voor beperkte slijtage en schade aan het oppervlak.
Reparatie van schade: Reparatie kan nodig zijn voor ernstigere schade zoals scheuren of breuken. Dit kan inhouden dat het beschadigde gebied wordt gelast, gesoldeerd of gelijmd. Het is belangrijk om ervoor te zorgen dat de reparatiemethode de vereiste sterkte en duurzaamheid biedt.
Het is belangrijk op te merken dat niet alle soorten schade kunnen worden gerepareerd en dat de effectiviteit van de reparatie afhangt van verschillende factoren. Het is aan te raden om experts te raadplegen om een nauwkeurige beoordeling van de schade uit te voeren en de juiste reparatiemaatregelen te bepalen.

De belangrijkste informatie over het repareren van rekken is als volgt:

  1. oppervlaktebehandeling kan worden gebruikt voor lichte slijtage.
  2. reparatie van ernstige schade kan laswerk vereisen.


Houd er rekening mee dat de beslissing om een rek te repareren afhangt van verschillende factoren, waaronder het type en de omvang van de schade en de kosten-batenanalyse in vergelijking met het vervangen van het rek. Een zorgvuldige beoordeling en professioneel advies zijn raadzaam om de beste oplossing te vinden.
