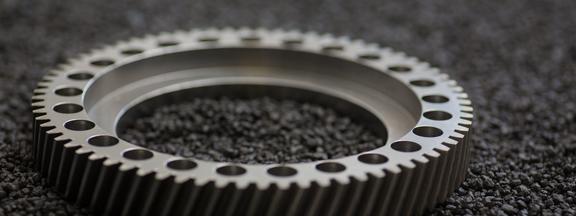

Tandwiel met intern profiel

Inwendige profielen en inwendige vertandingen

Bij Höner Technic staan brootsen, vormen en vormgeven van tandwielen, inclusief groeven, voor een betrouwbare naleving van maattoleranties en een hoge oppervlaktekwaliteit bij de productie van dit soort aandrijfelementen.

Eersteklas vertanding van aandrijfelementen

Moderne CNC-machines zijn verantwoordelijk voor de hoge precisie en kwaliteit van onze tandwielsnijtechnologie. Dit omvat tandwielvertanding voor rechte en schuine vertanding en het vormen en frezen van interne profielen. Dankzij deze verschillende productiemogelijkheden kunnen we veel verschillende interne tandwielen en profielen produceren volgens DIN-normen of als aangepaste speciale tandwielen.

Interne profielen en splines Productaanvraag

Aantal aandrijfelementen gevraagd

Contactgegevens

Optionele informatie

Toegestaan zijn: jpg, jpeg, gif, png, svg, pdf | Max. 5MB
Toegestaan zijn: jpg, jpeg, gif, png, svg, pdf | Max. 5MB
Toegestaan zijn: jpg, jpeg, gif, png, svg, pdf | Max. 5MB
Voer een woord in dat precies 4 letters heeft.

Opmerking: Gedetailleerde informatie over de behandeling van gebruikersgegevens vindt u in ons privacybeleid.

Velden met een * zijn verplicht!

Neem contact met ons op

We staan klaar om je vragen per telefoon of e-mail te beantwoorden. We bellen u ook graag terug.

Klanten waren ook geïnteresseerd in:

Interne tandwieloverbrenging – achtergrondkennis

Gereedschap voor de productie van splines

Het vormgereedschap is een rondsel met snijkanten. Gereedschappen met schacht en morseconusbevestiging, maar ook vormgereedschappen in de vorm van een schijf of een bel, worden vaak gebruikt om interne tandwielen te maken. Het juiste vormgereedschap heeft altijd minder tanden dan het vormgereedschap. Er moet ook aandacht besteed worden aan het kiezen van de juiste lengte. Vaak worden gereedschapsstalen gebruikt die extra gecoat zijn met coatings zoals titaniumnitride. Dit verlengt de levensduur van het gereedschap. Dit resulteert in hoogwaardige interne tandwielen voor aandrijfelementen.
DIN 5463 / ISO 14
DIN 5472
DIN 5480
DIN 5481
DIN 5482
DIN 9611 / ISO 500

Opmerking
gebrocheerd
geduwd
gerold

Bij groeven werken we volgens DIN 6885 / 6886. We produceren inwendige profielen en inwendige tandwielen volgens de bovengenoemde DIN-normen DIN 5463 tot 9611 en ISO 14, 500.

Heb je nog vragen over inwendige tandwielen volgens DIN-normen of ben je geïnteresseerd in speciale tandwielen? Of heb je specifieke vragen over ons uitgebreide assortiment aandrijfelementen en tandwielen? Neem dan telefonisch of per e-mail contact met ons op. Wij adviseren u graag en realiseren uw klantwensen.

Inwendige tandwielen door vormgieten

Tandwielvormmachines worden gebruikt voor de productie van interne tandwielen. Deze kunnen worden gebruikt om rechte en schuine interne tandwielen en externe tandwielen te produceren. Kleinere hoeveelheden kunnen ook gemakkelijk op deze manier geproduceerd worden. Tandwielvorming is ook een geschikte productietechniek voor blinde gaten, d.w.z. boringen die niet doorlopend zijn. Gear shaping is ook een goede keuze voor externe tandwielen met een ontbrekende uitloop, omdat hobbing hier niet mogelijk is. Deze methode heeft echter de voorkeur voor interne profielen. Inwendige tandwielranden voor planetaire tandwielen, koppelingsnaven en aandrijfassen worden vaak op deze manier geproduceerd.

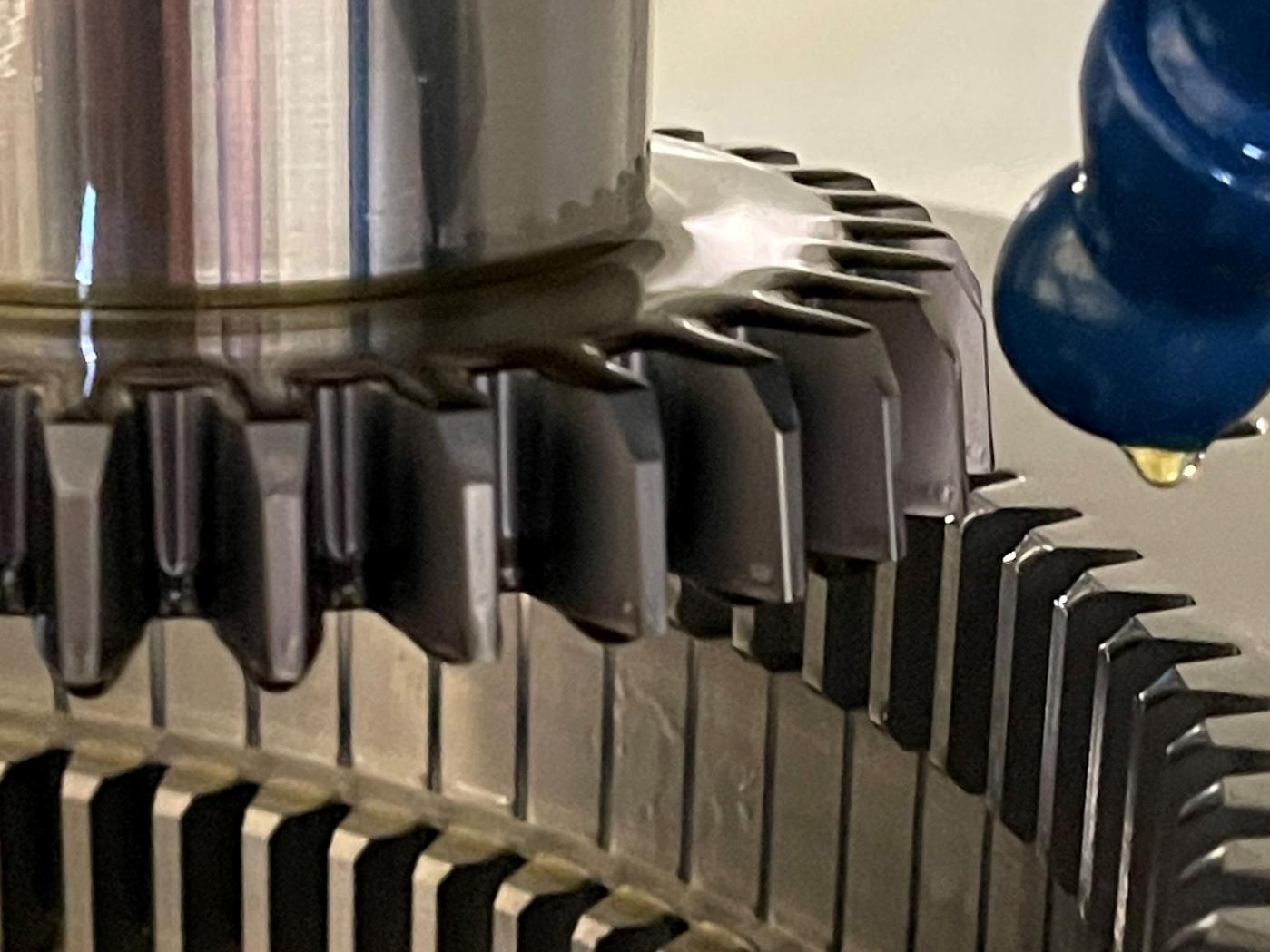

Werkstuk en gereedschap vormen een inwendig tandwiel

Bij de productie van inwendige tandwielen door middel van tandwielvorming vormen het werkstuk en het gereedschap een inwendig tandwiel. Het vormgereedschap beweegt als een planeet in een tandkrans. Het werkstuk draait om zijn eigen as, net als het vormgereedschap. Naast de roterende beweging produceert het vormgereedschap ook een slagbeweging. Op deze manier verwijdert het gereedschap stukje bij beetje spanen van het gereedschap. De tanden van de vertanding ontstaan door een derde beweging in het materiaal van het werkstuk.
