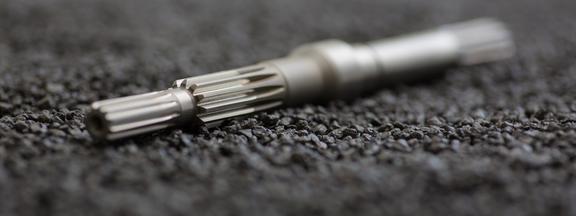

Profielas - meervoudige splines

Geprofileerde assen en gelagerde assen

De vereiste kwaliteit, precisie en duurzaamheid worden bij Heinrich Höner met behulp van de modernste productietechnologie vervaardigd en gegarandeerd.

Geprofileerde assen en gelagerde assen: gefreesd of geslepen

Splinesassen worden gebruikt voor normale of gespecialiseerde gereedschapsmachines, bijvoorbeeld voor een optimale koppeloverdracht. Wij slijpen of frezen splinesassen en profielassen met een maximale spielengte van 3.000 mm gefreesd en 750 mm geslepen. Deze worden vervaardigd op moderne CNC-gestuurde machines die een hoge precisie garanderen. Speciale producties op maat zijn ook mogelijk, als afzonderlijk artikel, in serie of voor speciale vereisten - ook volgens uw tekeningen of modellen.

Splinesassen en profielassen volgens DIN- en ISO-normen

We produceren gelaste assen en profielassen volgens DIN-normen, waaronder DIN 5463, DIN 5472 en DIN 9611, evenals ISO-normen ISO 14 en ISO 500. We bieden ook veel andere aandrijfelementen, zoals wormwielen, tandheugels en conische tandwielen. Onze gespecialiseerde medewerkers zorgen voor een ideaal kwaliteitsbeheer door middel van interne inspecties. Bovendien zijn al onze aandrijfelementen getest door TÜV Rheinland Cert GmbH en gecertificeerd volgens ISO 9001:2015.

Geprofileerde assen en gelagerde assen Productaanvraag

Aantal aandrijfelementen gevraagd

Contactgegevens

Optionele informatie

Toegestaan zijn: jpg, jpeg, gif, png, svg, pdf | Max. 5MB
Toegestaan zijn: jpg, jpeg, gif, png, svg, pdf | Max. 5MB
Toegestaan zijn: jpg, jpeg, gif, png, svg, pdf | Max. 5MB
Voer een woord in dat precies 4 letters heeft.

Opmerking: Gedetailleerde informatie over de behandeling van gebruikersgegevens vindt u in ons privacybeleid.

Velden met een * zijn verplicht!

Neem contact met ons op

We staan klaar om je vragen per telefoon of e-mail te beantwoorden. We bellen u ook graag terug.

Klanten waren ook geïnteresseerd in:

Splinesassen en profielassen – achtergrondkennis

Productie van geprofileerde assen en gelagerde assen

Profielen van gelaste assen worden vervaardigd door frezen, slijpen, koud trekken of gleufsteken. Het frezen gebeurt met een frees of vormfrees. Er zijn ook verschillende productieprocessen voor de splinesnaven, die deel uitmaken van elke splines-as, zoals draaderoderen. Splinesassen worden meestal met speciale machines vervaardigd. Bij het frezen van splines wordt een schijfvormige vormfrees gebruikt. Deze moet speciaal worden aangepast aan de afmetingen van de as. Dit betekent dat niet alleen gestandaardiseerde modellen, maar ook individuele ontwerpen kunnen worden geproduceerd.

Neem contact met ons op als je specifieke vragen hebt over onze splinesassen, profielassen of andere aandrijfelementen, zoals tandwielen, trapeziumdraad of interne vertanding. We geven u graag telefonisch of per e-mail advies.

Wij produceren volgens de volgende DIN/ISO normen:
DIN 5463 / ISO 14
DIN 5472
DIN 5480
DIN 5481
DIN 5482
DIN 9611 / ISO 500

Maximale vertandingslengte

  • gefreesd tot 3000 mm

  • geslepen tot 750 mm

Splinesassen brengen koppels over

In de mechanica hebben assen zoals gelagerde assen en geprofileerde assen de taak om koppels en roterende bewegingen over te brengen. Ze vormen een element dat van cruciaal belang is in veel machines. Afhankelijk van de vereisten kan de juiste as worden gekozen. Assen worden ook gebruikt om roterende onderdelen te ondersteunen. In tegenstelling tot assen, die alleen een dragende of dragende functie hebben, zijn assen onderhevig aan andere belastingen. Splines-assen moeten altijd zeer zorgvuldig worden ingesteld zodat de machine soepel kan werken.

Gelagerde assen en andere asvormen

In de mechanica zijn verschillende assen bekend, zoals de profielas. De splinesas is een as die een positieve verbinding maakt met de naaf. Dit wordt veroorzaakt door rechte of parallelle geleidingen. Bij splinesassen bestaan deze aandrijvingen uit omgekrulde flanken. De zogenaamde omgekrulde spline speelt een belangrijke rol in de machinebouw. Splinesassen kunnen bijvoorbeeld grote en wisselende koppels overbrengen op de tandwielkasten van werktuigmachines. Ze worden gebruikt als aftakassen in landbouwvoertuigen. Zelfs elektrische en hydraulische motoren kunnen niet zonder assen, die ervoor zorgen dat de tandwielkast soepel werkt.
